Piston 140

Dane techniczne

Dane ogólne:

Korpus oprawy:

aluminium

Typ montażu:

na regulowanym uchwycie, do podłoża

Klasa szczelności IP:

Zakres temperatury pracy:

od -40° do +45°

Żywotność L80B10:

100 000h

Odporność na uderzenia IK:

Dane elektryczne:

Napięcie znamionowe:

220-240V AC

Częstotliwość znamionowa:

50-60Hz

Znamionowa moc oprawy:

9W, 17W

Klasa ochronności:

Podłączenie:

przewód 3x1mm2 , (5x0,75mm2 dla DALI)

Okablowanie:

przelotowe, nieprzelotowe

Przewód przyłączeniowy:

0,5m

Ściemnianie:

ON-OFF, DALI

Zasilacz:

wewnątrz oprawy

Dane optyczne:

Układ optyczny:

soczewka

Materiał:

PMMA

Emisja światła:

bezpośrednia

Rozsył światła:

symetryczny, asymetryczny

Dane świetlne:

Źródło światła:

LED

Strumień świetlny z oprawy 9W, 17W:

1165 lm, 2331 lm

Skuteczność świetlna z oprawy 9W, 17W:

131 lm/W

Temperatura barwowa:

2700K, 3000K, 4000K (na zapytanie: 6500K, amber, czerwony, niebieski, zielony)

Wskaźnik oddawania barw:

CRI>80 (na zapytanie: CRI>90)

Tolerancja barwowa SDCM:

SDCM<3

Tolerancja strumienia świetlnego:

+/-10%

Do pobrania

Karta katalogowa Instrukcja montażu, użytkowania i konserwacji Deklaracja zgodności modele 3D pliki LDT

Opis produktu

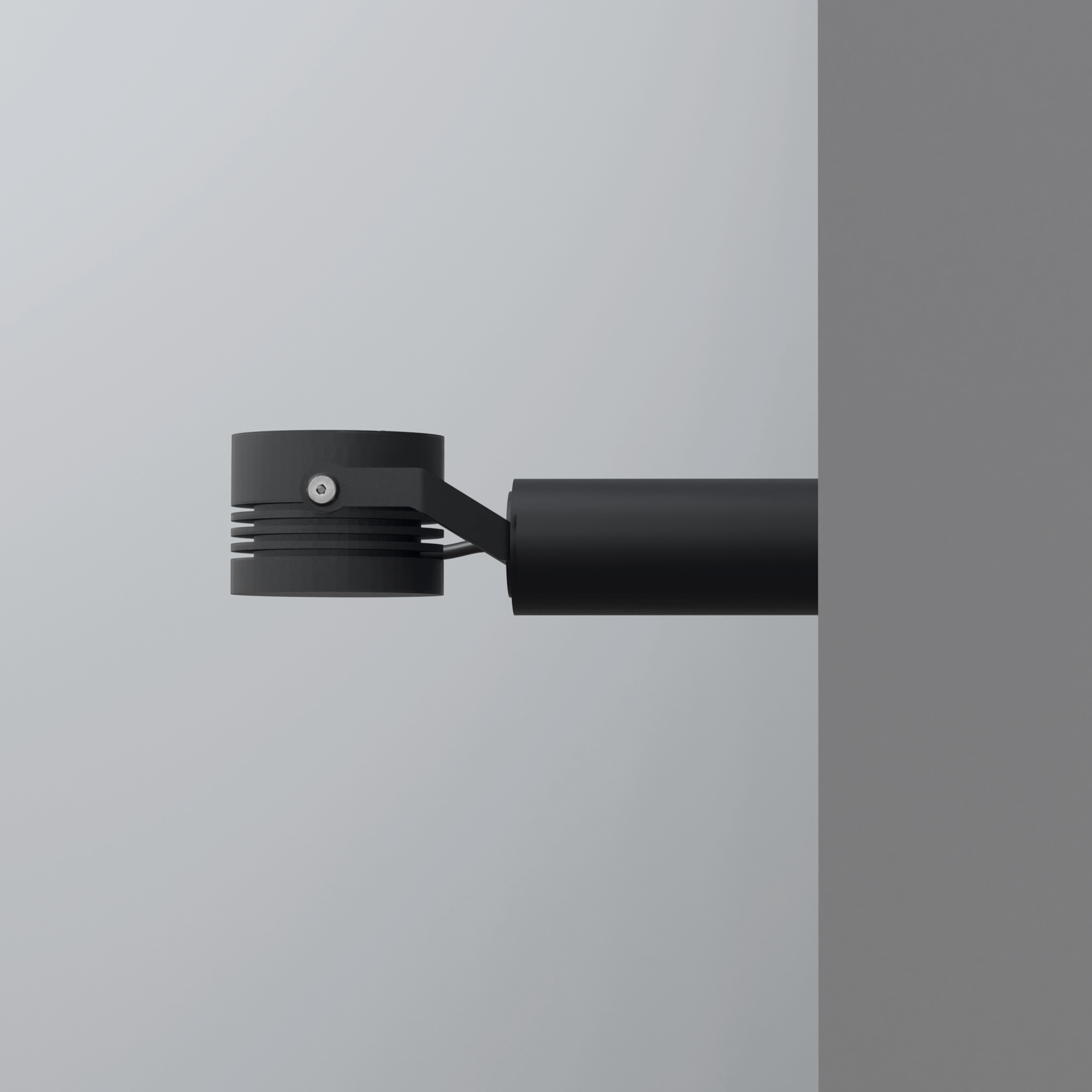

Piston to oprawa przeznaczona do iluminacji elewacji obiektów zabytkowych, budynków o nowoczesnej architekturze oraz elementów architektury miejskiej. Szeroki wybór optyk umożliwia uzyskanie zaprojektowanego efektu oświetlenia obiektów. Zastosowanie odpowiedniego systemu sterowania oświetleniem, pozwala uzyskać unikatowe sceny świetlne. Klasa szczelności IP 67 sprawia, że oprawa doskonale wytrzymuje trudne warunki pogodowe. Piston to seria opraw o różnych mocach i gabarytach przy zachowaniu jednolitego wzornictwa.

Dostępne kolory produktu

Standardowe:

biały

03
szary

06
antracyt

70
czarny

05

E- elektronika

O- on-off

D- Dali

L - kąt wiązki
10 - 10 °
20 - 20 °

30 - 30 °

40 - 40 °

60 - 60 °

41 - 10°x45° oval horizontal
42 - 10°x45° oval vertica

8 - 8 ° wall-washing

45 - 45 ° wall-washing

02 - asymetryczny

C - kolor

W - okablowanie
T - przelotowe
S - nieprzelotowe

Nr katalogowy	Źródło światła	Strumień świetlny z oprawy	Moc	Temperatura barwowa	CRI/RA	Waga	Wymiary	Wymiar kartonu
9143.02ELCW	LED	1019lm	9W	2700K	≥80	2,7kg	Ø140 H=185mm	300x380x200mm
9143.03ELCW	LED	1095lm	9W	3000K	≥80	2,7kg	Ø140 H=185mm	300x380x200mm
9143.04ELCW	LED	1165lm	9W	4000K	≥80	2,7kg	Ø140 H=185mm	300x380x200mm
9144.02ELCW	LED	2037lm	17W	2700K	≥80	2,7kg	Ø140 H=185mm	300x380x200mm
9144.03ELCW	LED	2191lm	17W	3000K	≥80	2,7kg	Ø140 H=185mm	300x380x200mm
9144.04ELCW	LED	2331lm	17W	4000K	≥80	2,7kg	Ø140 H=185mm	300x380x200mm

Akcesoria

złącze IP68 3-polowe

numer katalogowy 124.00

plaster miodu (antyolśnieniowy)

numer katalogowy 90.04

przesłona antyolśnieniowa 360

numer katalogowy 90.05C

przesłona antyolśnieniowa 180

numer katalogowy 90.06C

Kotwa 300

numer katalogowy 90.36

uchwyt do zamontowania max. dwóch opraw Piston na rurze

numer katalogowy do rury: Ø60mm 90.39C; Ø100mm 90.51C; Ø120mm 90.52C

uchwyt do zamontowania oprawy do podłoża

numer katalogowy 90.42C

podstawa/ maskownica

numer katalogowy 90.44C

uchwyt umożliwiający montaż oprawy do drzewa

numer katalogowy 90.46C

złącze IP68 5-polowe

125.00

Rozwiń akcesoria
