Naik 50 LV

Dane techniczne

Dane ogólne:

Rodzaj montażu:

dogruntowa

Obudowa:

aluminium/inox

Zakres temperatury pracy:

od -40° do +45°

Klasa szczelności IP:

IP67

Żywotność L80B10:

100 000h

Odporność na uderzenie:

IK10

Dane elektryczne:

Napięcie znamionowe:

1W / 350mA, 2W / 700mA, max. 3V DC

znamionowa moc oprawy:

1W, 2W

Klasa ochronności:

III

Podłączenie:

przewód 2x1mm2

okablowanie:

nieprzelotowe

Ściemnianie:

on-off, DALI, DMX, CASAMBI

Zasilacz:

poza oprawą, zamawiany oddzielnie

Dane optyczne:

Układ optyczny:

soczewka

Materiał:

PMMA

Emisja światła:

bezpośrednia

Rozsył światła:

symetryczny

Dane świetlne:

Źródło światła:

LED

Wskaźnik oddawania barw:

CRI>80

tolerancja barwowa SDCM:

SDCM<3

tolerancja strumienia świetlnego:

+/-10%

Do pobrania

Karta katalogowa modele 3D Instrukcja montażu, użytkowania i konserwacji schemat podłączeń dla wersji z zewnętrznym zasilaczem led - plik dwg Pliki LDT schematy podłączeń dla wersji z zewnętrznym zasilaczem led - plik pdf Deklaracja zgodności Karta katalogowa - katalog

Opis produktu

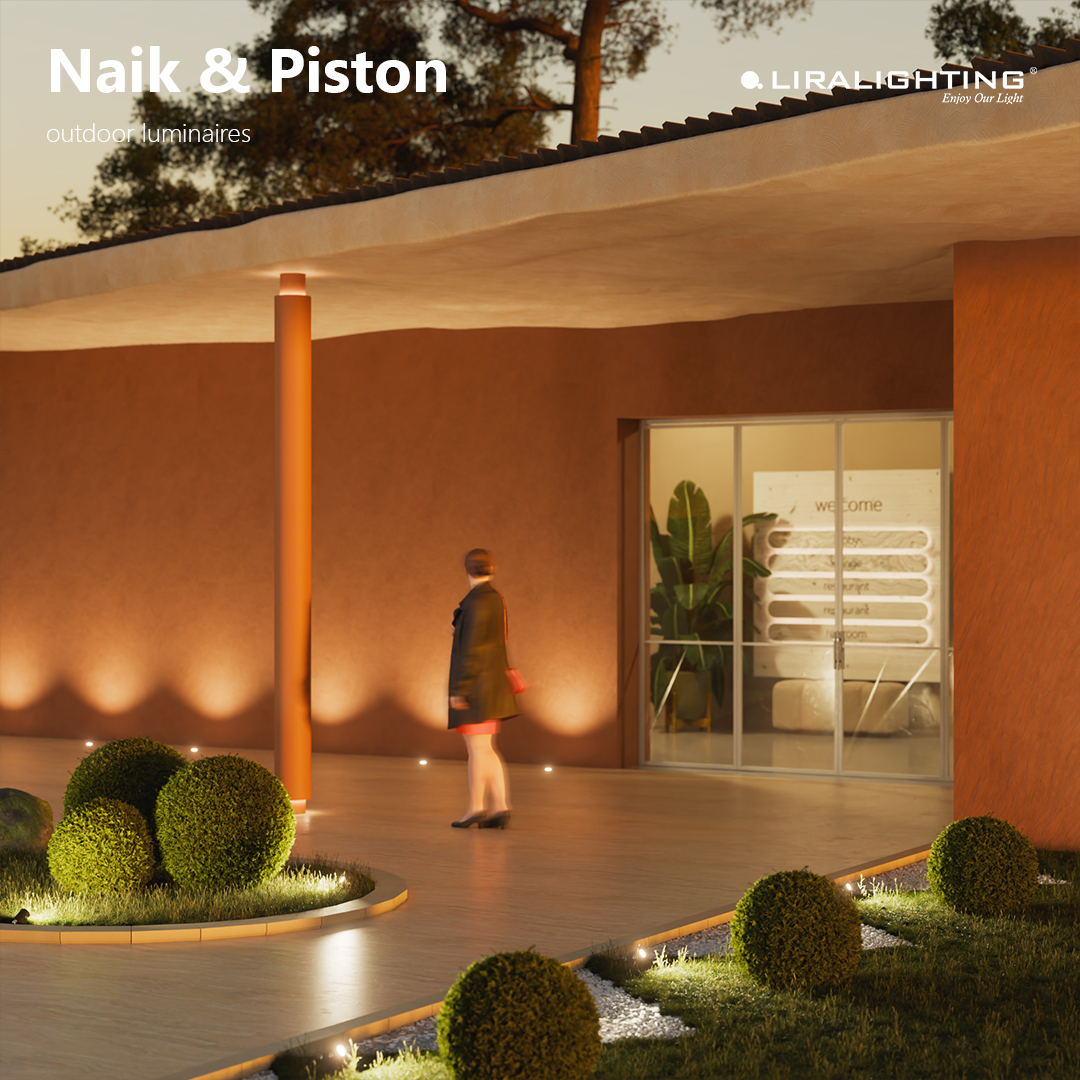

Naik to oprawa typu uplight do łatwego montażu w chodnikach, deptakach, placach. Idealna do oświetlenia elewacji oraz innych elementów architektury. Klasa szczelności IP 67 sprawia, że oprawa doskonale wytrzymuje trudne warunki pogodowe. Konstrukcja oprawy odporna jest na czynniki mechaniczne – klasa odporności na uderzenia IK 10. Obudowa wykonana z aluminium, zewnętrzny pierścień ze stali nierdzewnej. Szkło hartowane 8mm. Oprawa Naik daje możliwość zaprojektowania dynamicznych scen świetlnych.

L - kąt wiązki
10 - 10 °
20 - 20 °

40 - 40 °

41 - 10°x45° oval horizontal

Nr katalogowy	Strumień świetlny z oprawy	Moc	Skuteczność	Temperatura barwowa	CRI/RA	Waga	Wymiar kartonu
9137.020L	120lm	1W	114lm/W	2700K	≥80	0,4kg	200x200x200mm
9137.030L	125lm	1W	114lm/W	3000K	≥80	0,4kg	200x200x200mm
9137.040L	130lm	1W	114lm/W	4000K	≥80	0,4kg	200x200x200mm
9138.020L	240lm	2W	115lm/W	2700K	≥80	0,4kg	200x200x200mm
9138.030L	250lm	2W	115lm/W	3000K	≥80	0,4kg	200x200x200mm
9138.040L	261lm	2W	115lm/W	4000K	≥80	0,4kg	200x200x200mm

Akcesoria

złącze IP68 3-polowe

numer katalogowy 124.00

rozgałęzienie IP67

numer katalogowy 90.10

plaster miodu (antyolśnieniowy)

numer katalogowy 90.11

kwadratowa ramka

numer katalogowy 90.30

Rozwiń akcesoria

Nr katalogowy	Strumień świetlny z oprawy	Moc	Skuteczność	Temperatura barwowa	CRI/RA	Waga	Wymiar kartonu
9137.020L	120lm	1W	114lm/W	2700K	≥80	0,4kg	200x200x200mm
9137.030L	125lm	1W	114lm/W	3000K	≥80	0,4kg	200x200x200mm
9137.040L	130lm	1W	114lm/W	4000K	≥80	0,4kg	200x200x200mm
9138.020L	240lm	2W	115lm/W	2700K	≥80	0,4kg	200x200x200mm
9138.030L	250lm	2W	115lm/W	3000K	≥80	0,4kg	200x200x200mm
9138.040L	261lm	2W	115lm/W	4000K	≥80	0,4kg	200x200x200mm
